Sony 日前宣佈已成功開發出全球首創的雙層晶體管像素堆疊式 CMOS 感光元件技術，相信未來 CMO。在讀取速度、寬容度和噪點抑製方面都將有大幅提升。

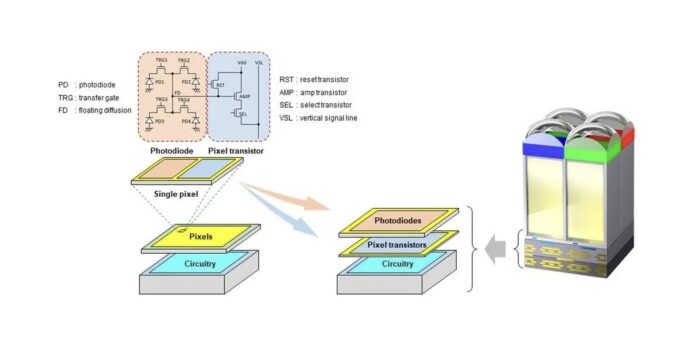

據了解，傳統 CMOS 感光元件的光電二極管和像素晶體管分布在同一基片，信號處理電路構成了邏輯晶片。在像素晶片內，用於將光轉換為電信號的光電二極管和用於控制信號的像素晶體管在同一基片層並列。
Sony 就表示，全新的雙層電晶體層疊式感光元件方案，能將飽和訊號量提升至過去的兩倍，達至擴大動態範圍、較少雜訊的效果。以往的感光元件一般是把光電二級管和像素電晶體都放在同一層基片上，但 Sony 的設計是讓兩者分開，將二極管疊到了電晶體之上。這種處理可做到單層最佳化，Sony 可以增加飽和訊號量或是單顆畫素能積累的電荷，再加強組件的感光能力。因為像素電晶體位於單獨的一層，放大電晶體（amplifier transistor）的尺寸就可以加大，更強的訊號將有助於夜間降噪。
資料來源：mysmartprice
